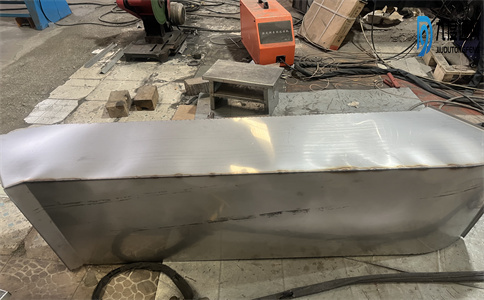

重庆净化风管加工厂聊净化空调风管加工质量控制要点有哪些?
净化空调风管加工具备两个方面的特征:
一是要求管道系统洁净;二是要求管道承压压力高。
一、洁净度要求
1)风管内表面平整、光滑,管内不得设有加固框或加固筋。
2)镀锌钢板风管的镀锌层不应有多处或10%表面积的损伤、粉花脱落等现象。
3)风管制作完毕后,应清洗。清洗剂不应对人体、管材和产品等产生危害。
4)风管清洗达到清洁要求后,应对端部进行密闭封堵,并应存放在清洁的房间。
二、风管板材连接
1)风管不得有横向拼接缝。
2)矩形风管底边宽度小于或等于900mm时,底面不得有拼接缝;大于900mm且小于等于1800mm时,底面拼接缝不得多于1条;大于1800mm且小于等于2700mm时,底面拼接缝不得多于2条。
3)空气洁净度等级为N1~N5级净化空调系统的风管,不得采用按扣式咬口连接。
三、防腐
1)风管所用的螺栓、螺母、垫圈和铆钉的材料应与管材性能相适应,不应产生电化学腐蚀。
2)镀锌钢板风管的咬口缝、折边和铆接等处有损伤时,应进行防腐处理。
3)净化空调系统的静压箱本体、箱内高效过滤器的固定框架及其他固定件应为镀锌、镀镍件或其他防腐件。
四、风管连接方式
矩形风管不得使用S型插条及直角型插条连接。
边长大于1000mm的净化空调系统风管,无相应的加固措施,不得使用薄钢板法兰弹簧夹连接。
1、法兰规格
法兰尺寸规格与舒适性空调要求一致。
2、法兰孔间距
风管法兰的螺栓间距:当空气洁净度等级为N1~N5级时,不应大于80mm;当空气洁净度等级为N6~N9级时,不应大于120mm。
3、法兰与风管的铆钉方式
不得采用抽芯铆钉:抽芯铆钉是一类单面铆接用的铆钉,洁净空调压力比较高,所以在风管法兰连接时为了保持连接强度,法兰与风管连接不得采用抽芯铆钉。
4、法兰与风管铆钉间距
铆钉孔的间距:当空气洁净度等级为N1~N5级时,不应大于80mm;当空气洁净度等级为N6~N9级时,不应大于120mm。
五、严密性
1)咬口缝处所涂密封胶宜在正压侧。
2)风管内部的加固点或法兰铆接点周围应采用密封胶进行密封。
六、风管加固
1、加固位置
风管管段长度大于1250㎜时,单边面积大于1.0㎡。
2、加固形式
1)不应采用内加固措施或加固筋,应采用外加固框形式。
2)加固排列应整齐均匀。
3、加固材料和规格
1)采用角钢或采用钢板折成加固筋制作成为加固框进行加固。
2)加固框高度应小于或等于风管的法兰高度。
4、加固框与风管的连接
1)可采用包括抽芯铆钉在内的铆钉铆接,与风管的铆接应牢固。
2)铆钉间隔不应大于220㎜。
以上是重庆净化风管加工厂分享的有关螺旋风管的相关知识,欢迎致电重庆九度风管加工厂咨询!
