通风排烟设备的安装步骤：

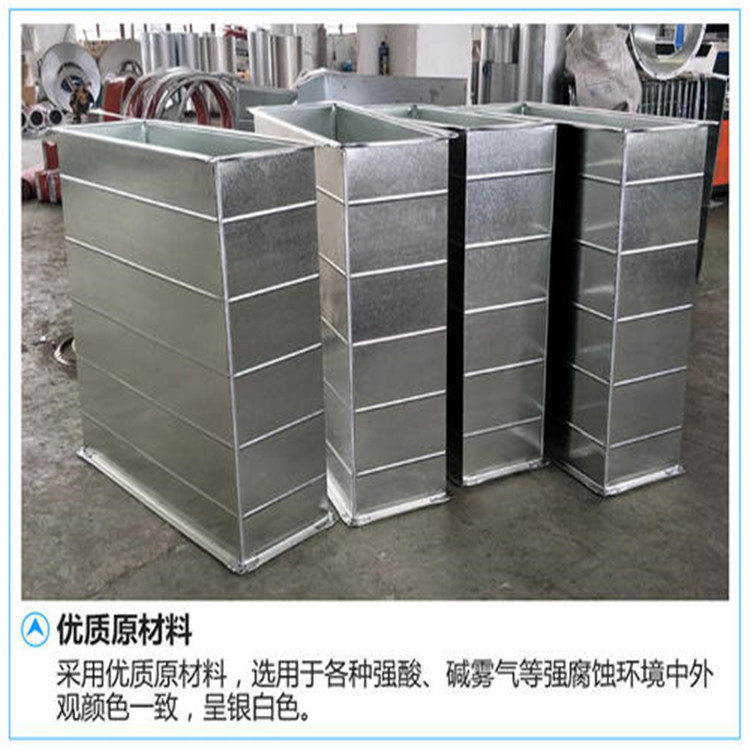

　　1、风管组装：风管较短可以一次性在地面组装，风管较长可依据安装场地情况分段组装。组装时应尽量调整风道的中心度和水平度，避免风管扭曲或上下起波，左右摆龙，每段风道不宜超过10m。组装时，垫片应垫平，法兰螺栓应均匀拧紧，螺母帽均朝向同一方向。

　　2、风管就位：先检查全部支架的水乎度、标高、牢固程度。风管就位一般使用直接和吊具两种方式。如果风管断面较小位置又很低的可采用人工就位方法，只需搭设简易脚手架即可。当风管断面较大且管段较长时，可采用滑轮、倒链、大绳等方法吊装。

　　为了便于风道就位，一般多采用将风道吊在脚手架上，然后再将其抬放在风道支架上的方法。脚手架应沿其风道长度方向搭设，高度和位置应适合施工操作，吊装顺序应先干管后支、立管，吊起时，吊点应牢固，两吊点应均匀受力。垂直风管可采用人工和大绳辅助就位。调整风管保证垂直度要求。

　　3、风道调直：就位在支架上的风道，应拨正位置，调整风道横平竖直，然后再按图集要求固定。




通风排烟设备安装质量要求：

　　1、支吊托架、规格、间距必须符合设计要求，风口阀门等处不得设置吊杆， 风管吊杆必须牢固、位置标高及走向符合设计要求，部件安装要求方向正确，操作方便，防火阀检修口必须便于操作。

　　2、本工程小于630mm新风管采用无法兰风管连接方式，无法兰加工，无法兰连接风管的接口采用机械加工尺寸正确，形状规则，接口严密，插条式法兰连接， 插条用0.8mm镀锌钢板下料咬形。插条两端压接两平面各20mm，风管安装时把插条与风管连接;风管吊装好时，用打高分子密封胶密封严密。

　　3、风口安装位置正确，外露部分子整美观排列整齐一致。粘贴保温钉前应将风管壁上尘土、油污清除，将 粘贴剂分别涂抹在风管和保温钉上，稍干后再将其粘上，保温钉粘贴密度12只/m2。何温板下料及铺设：下料要准确，切割要平齐，搭接要严密、平整，散材不可外露，板材纵横缝错开。

　　4、漏光及漏风量测试

　　(1)、漏光法检测应采用光线对小孔的强穿透力，对系统风管严密程度进行了检测方法，采用具有一定强度的安全光源。如低压灯lOOW带保护罩的低压照明灯，或者其它低压光源。低压风管每lorn不应大于2处且lOOm接缝平均不应大于16处，中压系统每10m不应超1处，且100m接缝平均不应大于8处，都为合格漏光，检测 中如发现条缝形漏光的应及时进行密封处理。

　　(2)、漏风量测试应采用检验合格的专用测量仪表或采用符合现行国家标准(流 量测量节流装置)规定的计量元件搭设的测量装置。漏风管测试装置可采用风管 式或风室式。风管式测试装置采用孔板作计量元件，风室式测试装置采用喷嘴作计量元件，最后测出的实测值与设计给定的数值不应小于10%为合格。
