您所在位置： 共板法兰风管有哪些制作规范？
时间：2020-12-15 17:11点击量：
次
1. 角钢法兰制作
要求：
1. 角钢边宽、厚度偏差在允许范围，角度允许偏差≤b／100(b=角钢宽)；
2. 角钢下料后经过矫直工序，弯曲度不大于1mm；
3. 焊接熔合良好、饱满，无夹渣、无假焊和孔洞、豁口，刷漆前药皮已除净；
4. 平面交接处不平度允许偏差≤1mm；
5. 对角线差值不超过3mm；
6. 采用橡塑保温风管法兰角应磨成圆角，弧度R≥6mm；
7. 法兰第一个铆钉孔距法兰角40mm；
8. 螺栓、铆钉孔距符合要求。
2. 角钢法兰风管加固
要求：
1. 加固框四角均为焊接，与风管连接不得采用燕尾丝；
2. 连接点的间距不大于220mm。
3. 法兰铆接
3. 法兰铆接
要求：
1. 不得手工冲孔；
2. 铆钉头应铆成圆台形无脱铆、漏铆；
3. 翻边平整、宽度7～10mm，宽度应一致，咬口缝处翻边无重叠；
4. 净化风管翻边在角部不剪豁，翻圆弧边。
4. 角钢法兰圆风管
要求：
1. 制成的法兰不得出现喇叭口状；
2. 法兰与风管的间隙不得超过2mm；
3. 法兰与风管须翻边铆接；
4. 法兰面各点应垂直于风管轴线。
5. 共板法兰风管——咬合
要求：
1. 两L型料片咬合时，侧立面要垂直于工作台面；
2. 手工咬合要用专用工具---拍板；
3. 咬合后紧密平整，不应有皱折，不得有榔头敲击痕迹。
6. 共板法兰风管——平法兰、检查对角线
要求：
1. 法兰面不平时用小榔头找平；
2. 对角线应符合要求。
7. 共板法兰风管——安装角件
要求：
1.压法兰角件的边不要砸的太狠，裹住即可；
2. 用自制工具敲紧小包角。

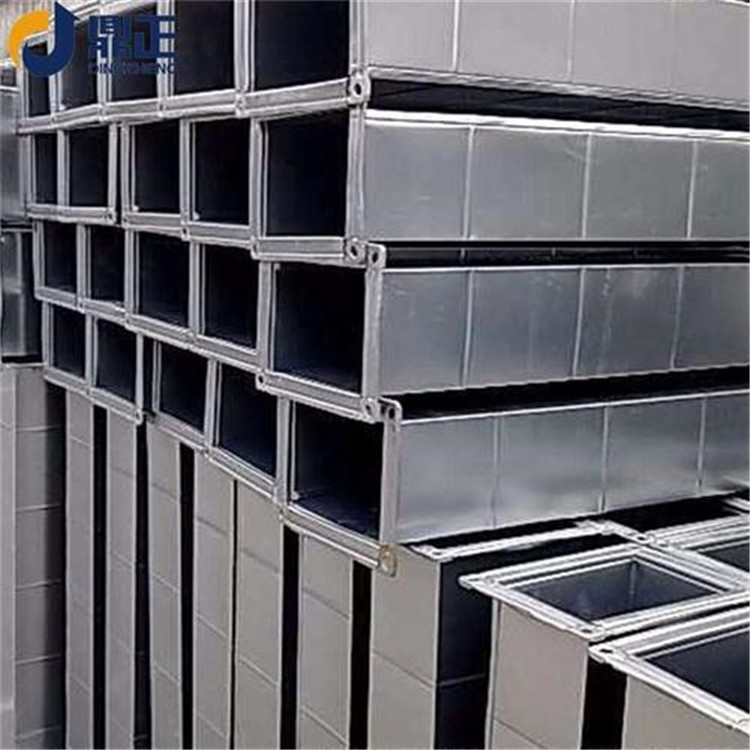

8. 共板法兰风管——成品
要求：
1. 法兰与风管本体、小折边角度应为90°允许偏差△≯0.5mm；
2. 共板法兰弯曲度不大于2‰；
3. 联合角咬口包边平整、宽度一致边宽8～10mm；
4. 法兰面平整，四角无下垂变形；
5. 风管端口对角线偏差在允许范围内。
9. 共板法兰风管内支撑加固
要求：
1. 净化风管内支撑加固时，丝杆必须加镀锌套管；
2. 负压风管在内侧、正压风管在外侧应设置专用弧。
